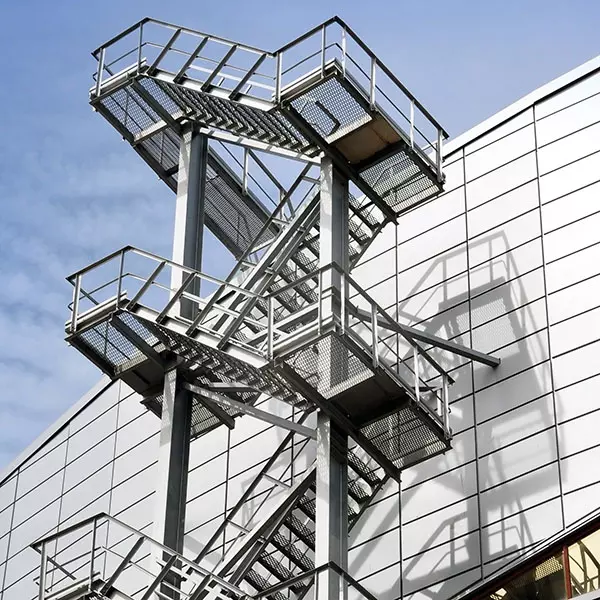

Kraty pomostowe i stopnieKraty pomostowe

Standardowo wykonywane są z tzw. stali czarnej, czyli S235JR lub S355J2. Oferujemy także kraty pomostowe ze stali nierdzewnej INOX 304 / 1.4301 / X5CrNi18-10 lub 316 / 1.4404 / X2CrNiMo17-12-2 . Te wykonane ze zwykłej stali zabezpieczone są antykorozyjnie poprzez ocynkowanie zanurzeniowe zgodnie z PN EN ISO 1461.

Kraty pomostowe zgrzewane wykonane są w oparciu o Krajową Ocenę Techniczną ITB-KOT-2019/1149 wydanie 1;

Kraty pomostowe prasowane wykonane są w oparciu o aprobatę techniczną ITB AT-15-9749/2016.

Uchwyty do krat:

  • uchwyt standardowy
  • uchwyt spinający
  • uchwyt hakowy

Stopnie schodowe wykonane w oparciu o aprobatę techniczną ITB AT-15-5259/2014 lub ITB AT-15-9749/2016

Typowe wymiary stopni:

  • szerokości: 600 / 800 / 900 / 1000 / 1200 mm
  • głębokości: 205 / 240 / 270 / 295 / 305 mm

Oznaczenia opcji zamawiania krat i stopni:

KNZ / KNO - krata nieobramowana (K- krata; N- nieobramowana; Z-drut żłobiony/O-okrągły)
KOZ / KOO / KOK - krata obramowana (K- krata; O-obramowana; Z-żłobiony/O-okrągły/ K- kwadratowy)
SOZ - stopień schodowy
AKP - burta (standardowo 50×3 wystająca 50 mm ponad powierzchnię kraty / stopnia schodowego
MAG - obramowanie przestające poniżej dolnej krawędzi kraty
ASP - listwa antypoślizgowa, w przedniej części stopnia schodowego / kraty / spocznika
ASP-out - listwa w przedniej części stopnia schodowego / kraty / spocznika. (Jak ASP, lecz bez perforowanej części górnej)
WBB - dodatkowy pręt zgrzany od dołu z drutami poprzecznymi pomiędzy płaskownikami nośnymi
SM - taśma perforowana zgrzana od dołu do prętów poprzecznych pomiędzy płaskownikami nośnymi
SERR - górna krawędź płaskownika nośnego KRATA SERRATOWANA, z wycięciami zwiększającymi antypoślizgowość kraty
X-X - krata symetryczna w kierunku wymiaru B, jeśli szerokość kraty jest inna niż wynika to z rozkroju oczek, skrajne oczka mają taki sam wymiar inny niż 34,3 mm
Y-Y - krata symetryczna w kierunku wymiaru L, końce płaskowników nośnych (lub obramowanie) są w takiej samej odległości od najbliższego pręta poprzecznego
h - wysokość płaskownika nośnego
g - grubość płaskownika nośnego
L - długość kraty / stopnia schodowego, wymiar płaskownika nośnego
B - szerokość kraty / stopnia schodowego, wymiar pręta poprzecznego
wycięcia proste - wycięcia o liniach prostych w kracie tworzące jej kształt inny niż prostokąt
wycięcia łukowe - wycięcia w kracie i liniach innych niż proste
STD / FIN / ESP - rodzaj obramowania bocznego stopni schodowych i spoczników

Wyroby stalowe

Elementy złączne ze stali nierdzewnej A2 i kwasoodpornej A4 ,ze stali czarnej , także ocynkowane, oraz ze stali o podwyższonych własnościach mechanicznych. Dostępne klasy wytrzymałości 5.6 ; 5.8 ; 8.8 ; 10.9 ; 12.9. Wyroby produkowane wyłącznie w oparciu o normy DIN , PN-EN oraz ISO.

  • śruby
  • nakrętki
  • podkładki
  • wkręty
  • elementy zabezpieczające
  • nity
  • liny
  • łańcuchy

Elementy rurociągów instalacji przemysłowych

Oferowana armatura wykonywana jest zgodnie z Dyrektywą Wspólnoty Europejskiej – PED 97/23/WE. Możliwe dodatkowe certyfikaty jak AD W2000, 3.2., NACE MR 0175 oraz badania ultradźwiękowe czy udarności.

  • Kolana wg: PN-EN 10253-2 Typ A, PN-EN 10253-2 Typ B, DIN 2605-1, DIN 2605-2, ANSI B16.9
  • Łuki gięte wg: KER 80/2.05
  • Trójniki wg: PN-EN 10253-2 Typ A, PN-EN 10253-2 Typ B, DIN 2615-1, DIN 2615-2, ANSI B16.9, KER
  • Dennice wg: PN-EN 10253-2 Typ A, PN-EN 10253-2 Typ B, PN-64/M-35411, PN-75/M-35412, DIN 28013, DIN 28011, DIN 2617, ANSI B16.9
  • Kołnierze płaskie wg: PN-87/H-74731, PN-EN 1092-1, PN-ISO 7005, DIN 2576
  • Kołnierze zaślepiające wg: PN-87/H-74728, PN-EN 1092-1, PN-ISO 7005, DIN 2527
  • Kołnierze szyjkowe wg: PN-87/H-74710, PN-EN 1092-1, PN-ISO 7005, DIN 2631 – DIN 2637, ANSI B16.5
  • Kołnierze luźne wg: PN-87/H-74737, PN-EN 1092-1, DIN 2642
  • Kołnierze gwintowane wg: PN-87/H74734, DIN 2566
  • Redukcje symetryczne wg: PN-EN 10253-2 Typ A, PN-EN 10253-2 Typ B, DIN 2616-2, ANSI B16.9, KER
  • Redukcje niesymetryczne wg: PN-EN 10253-2 Typ A, PN-EN 10253-2 Typ B, DIN 2616-1, ANSI B16.9, KER
  • Mufki wg: PN-EN 10241
  • Króćce wg: PN-EN
  • Kołnierz płaski z sztucerem wykonanie warsztatowe
  • Inne elementy do budowy instalacji wykonane wg KER jak stopy, zawieszenia
